YH-ONR中性點接地電阻柜

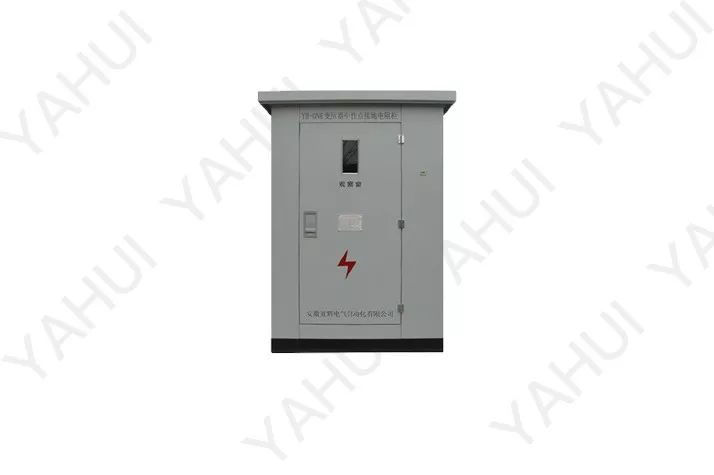

圖：YH-ONR中性點接地電阻柜
產品概述
隨著城市電網的發展,電網結構有了很大變化，電纜線路的比重逐年上升，出現了以電纜為主的配電網，對地電容電流劇增（許多城市配電網的對地電容已經超過200A）。同時全封閉GIS電器和氧化鋅避雷器已廣泛使用，這類進口設備也逐漸增多。在此情況下，采用中性點不接地或經消弧線圈接地方式，在發生單相接地故障時會產生很高的過電壓，各種諧振過電壓，其絕緣不能自行恢復，不及時切斷故障，容易使故障擴大。對設備絕緣和氧化鋅避雷器的安全運行造成嚴重的威脅，對各電網中大量進口設備的絕緣威脅更大。而中性點經電阻接地方式在單相接地故障時能快速切除故障，過電壓水平低（2.5倍），諧振過電壓發展不起來，電網可采用絕緣水平較低的電器設備。非故障相電壓升高較小，發生為相間短路的概率較低。此外，還改善了電氣設備運行條件，提高了電網和設備運行的可靠性。目前中性點經電阻接地方式已逐步在我國城市配網中推廣，實踐證明該項技術在降低電網過電壓、提高電網的安全性、可靠性等方面具有良好的效果。
功能及特點
- ?電阻柜分為戶內型和戶外型，安裝場地不受限制，進線方式可采用上進下出、側進下出、側進側出和下進下出等，使用方便
- ?電阻采用合金材料，如不銹鋼鎳鉻合金（Cr20Ni80），此種材料導電率高，通流能力強，耐高溫，最高使用溫度可達1400℃，溫度系數≤-0.045% /℃，阻值穩定，耐腐蝕，韌性好，不變形，可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架，電阻單元采用耐高溫絕緣子（高分子）支撐連接，產品穩定可靠。
- ?散熱結構合理，電阻元件采用柵格結構，具有冷卻氣流通道，避免局部高溫點與易灼燒點
- ?產品系列化：適用電壓：110V～66KV；允許通流：1A～5000A；標稱電阻：0.1Ω～2000Ω；允許通流時間：10S，15S，30S，60S，2H持續運行
- ?電阻元件模塊化：通過串聯并聯可任意組合，滿足不同電流、電壓、阻值的需要
- ?中性點接地電阻器為標準產品，可以與電抗并聯運行，為電網容量逐漸擴大給電網安全運行提供了保障
- ?配套智能監控單元，適合智能化變電站和無人值守變電站使用
